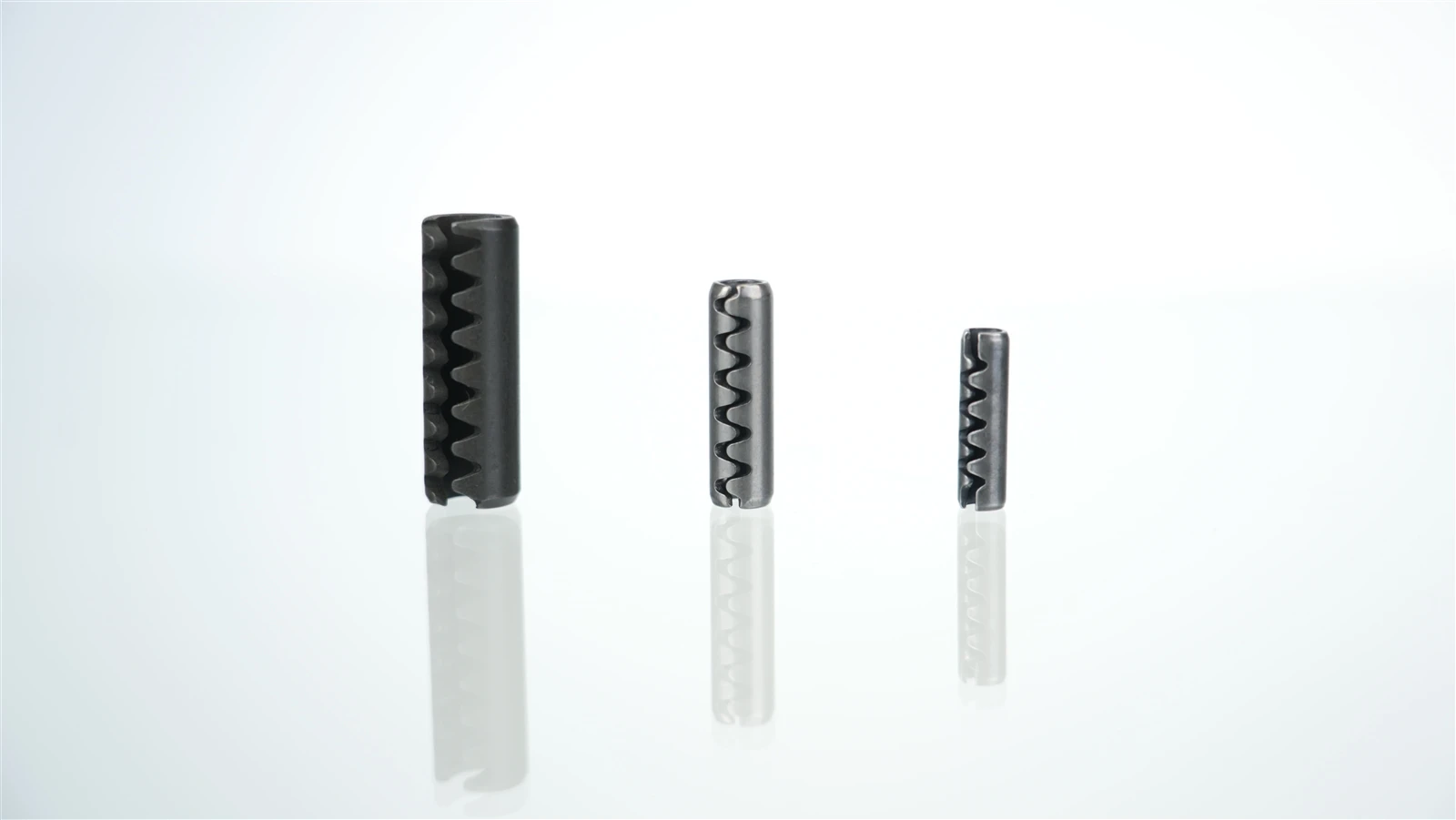

Perno per rotolo primaverile con dente ondulatoSpecifiche
|
Parametro |
Specifica |
|---|---|
|
Tipi |
Per impieghi pesanti/leggeri |
|
Gamma di diametri per impieghi gravosi |
1–35 mm |
|
Gamma di diametri per impieghi leggeri |
2–50 mm |
|
Lunghezza |
Secondo ISO 8752 o DIN EN ISO 13337 a seconda del tipo |
|
Materiali in acciaio |
C67S, C75S, 51CrV4 |
|
Materiali in acciaio inossidabile |
1.4310, 1.4568; gli altri gradi elencati dipendono dal tipo |
|
Durezza dell'acciaio |
420–510 alta tensione |
|
Durezza dell'acciaio inossidabile |
400–480 HV per materiale trattato con invecchiamento specifico |
|
Finitura superficiale |
Finitura naturale; lubrificante protettivo per perni in acciaio salvo diversi accordi |
|
Tolleranza del foro |
H12 |
|
Riferimenti dimensionali |
ISO 8752 / DIN EN ISO 13337 |
|
Personalizzazione |
Altri materiali soggetti ad accordo |
Caratteristiche principali dei perni per involtini primavera con denti ondulati
Struttura a molla scanalata
La fessura longitudinale consente al corpo del perno di comprimersi durante l'installazione e di riprendersi radialmente dopo l'inserimento. Questa flessibilità aiuta il perno a mantenere il contatto con il foro di accoppiamento.
Profilo del dente per la ritenzione
Il profilo del dente formato fornisce un impegno localizzato con la superficie del foro, supportando la ritenzione del perno in condizioni di assemblaggio adeguate. Le prestazioni dipendono dalle dimensioni del foro, dalle proprietà del materiale e dalla qualità dell'installazione.
Configurazioni per carichi pesanti e leggeri
Le configurazioni disponibili seguono Q/PES 002-2026 per perni per carichi pesanti e Q/PES 003-2026 per perni per carichi leggeri. Gli acquirenti possono selezionare il tipo appropriato in base ai requisiti dimensionali e alle condizioni di assemblaggio.
Molteplici opzioni di materiali
A seconda delle specifiche applicabili, le opzioni dei materiali includono acciaio per molle al carbonio, acciaio per molle legato e acciaio inossidabile. Il tipo e la durezza del materiale devono essere selezionati in base alle prestazioni meccaniche e all'ambiente operativo richiesti.
Perni a molla per impieghi pesanti e per impieghi leggeri
|
Elemento di confronto |
Perni elastici per carichi pesanti |
Perni elastici per carichi leggeri |
|---|---|---|
|
Specifica applicabile |
Q/PSE 002-2026 |
Q/PSE 003-2026 |
|
Gamma di diametri |
1–35 mm |
2–50 mm |
|
Considerazione sulla progettazione |
Per assemblaggi che richiedono la configurazione dei pin per carichi pesanti specificata |
Per gruppi che richiedono la configurazione dei pin per servizio leggero specificata |
|
Opzioni materiali |
Secondo le specifiche applicabili |
Secondo le specifiche applicabili |
|
Fattori di selezione |
Dimensioni dei fori, requisiti di ritenzione e carichi di assieme |
Dimensioni dei fori, requisiti di ritenzione e carichi di assieme |
- Produzione basata su standard
Anhui Pins produce spine elastiche con denti scanalati per carichi pesanti e leggeri secondo le specifiche di prodotto applicabili, tra cui Q/PES 002-2026 e Q/PES 003-2026. I requisiti dimensionali e le selezioni dei materiali vengono confermati prima della produzione.

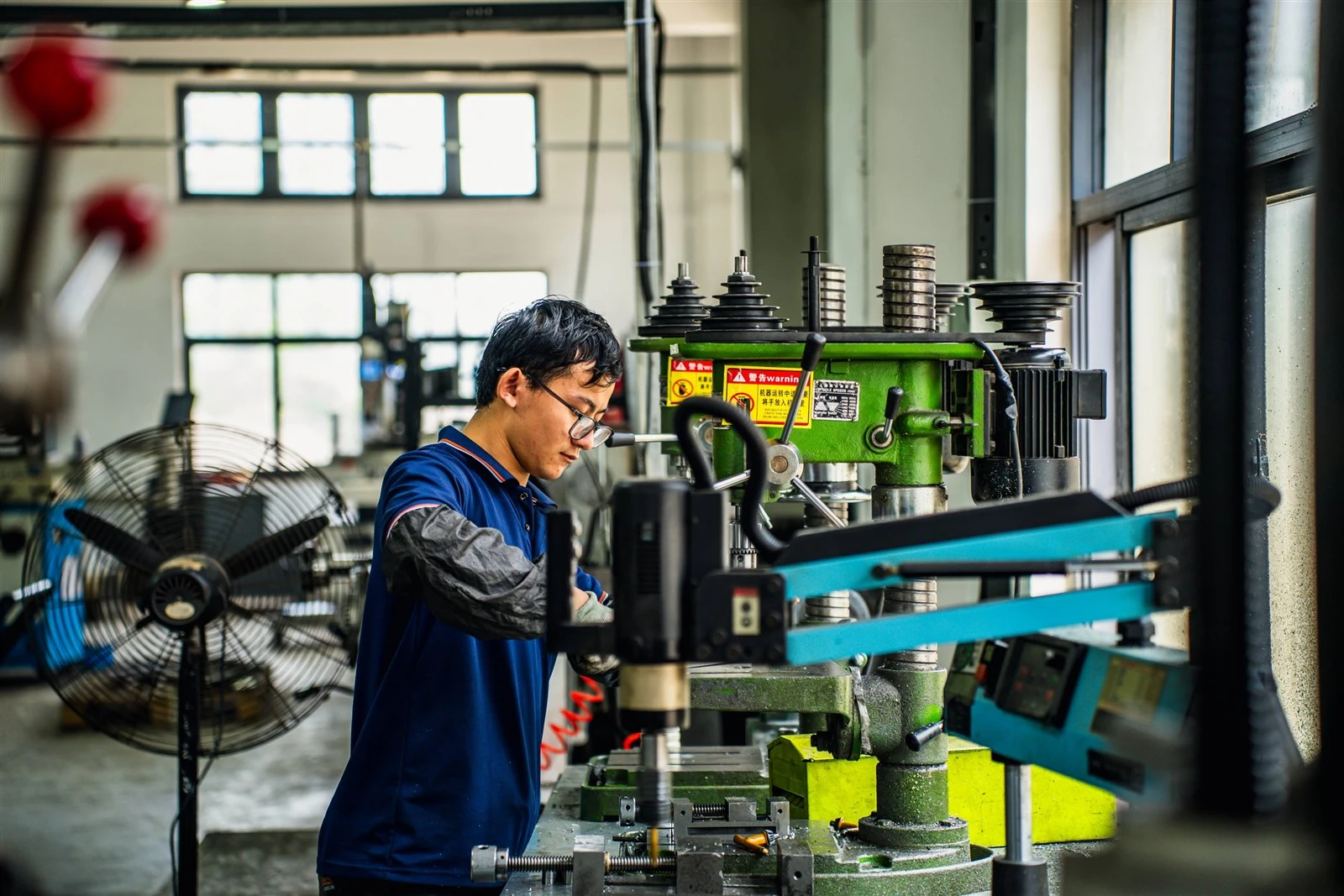

- Controllo dei materiali e dei processi
Le qualità dei materiali, i processi di formatura e i requisiti di trattamento termico sono coordinati in base alle specifiche del perno selezionato. La durezza e le condizioni della superficie possono essere verificate rispetto ai requisiti tecnici concordati.
- Ispezione e supporto per ordini all'ingrosso
Le dimensioni specificate e le caratteristiche del prodotto possono essere verificate rispetto ai disegni approvati e ai criteri di ispezione. Anhui Pins supporta anche l'identificazione dei lotti, il coordinamento degli imballaggi e la gestione delle specifiche degli ordini ripetuti per gli acquirenti industriali.
Domande frequenti
Qual è la differenza tra i perni con denti di sega e i perni a molla con intaglio standard?
I perni a denti di sega incorporano un profilo del dente sagomato che modifica il modo in cui il perno entra in contatto con il foro di accoppiamento. Una spina elastica con intaglio standard si basa principalmente sulla pressione radiale della molla. Il design appropriato dipende dalle caratteristiche di ritenzione richieste e dalla configurazione dell'assieme.
Come dovrebbe essere progettato il foro di accoppiamento per i perni dentati a sega?
Il diametro del foro, la tolleranza, la rotondità e le condizioni della superficie devono seguire i requisiti specificati per il perno selezionato. Uno spazio eccessivo o un foro sottodimensionato possono influire sulla forza di inserimento e sulla ritenzione, pertanto la compatibilità deve essere verificata prima dell'assemblaggio in produzione.
È possibile utilizzare i perni elastici dentati in apparecchiature vibranti?
Possono essere adatti per determinati gruppi vibranti, a seconda del design del perno, del carico del giunto e delle condizioni operative. Gli ingegneri dovrebbero valutare l'intensità delle vibrazioni, i carichi ciclici, l'usura dei fori e le conseguenze del movimento dei perni prima di selezionare un metodo di fissaggio.
